¶ X轴步进电机
¶ 步骤:
1.关闭设备并拔出主电源线, 使用旋钮工具(Figure 1.4-1) 卸下设备左侧盖板
2.3mm六角扳手卸下左侧三角支架Figure 6.5-1

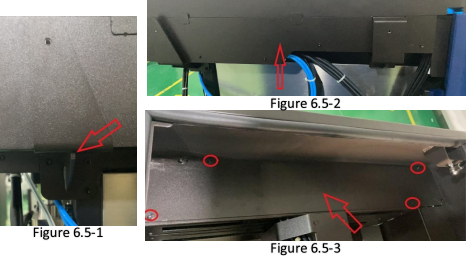

3.2.5mm 六角扳手卸下设备外部左侧盖板上5颗螺丝，并取下盖板Figure 6.5-2
4.打开顶盖，2.5mm六角扳手 卸下内部左侧盖板 Figure 6.5-3
5.使用旋钮工具(Figure 1.4-1)卸下设备右侧盖板， Y方向上移动X轴，并使X轴张力调整螺丝对准左侧盖板上的孔洞 (Figure 6.4-1蓝色圈标注)，然后六角螺丝刀伸入孔洞内，拧松张力调整螺丝，卸去张力
6.卸下挤出机左侧X轴皮带的固定片Figure 6.5-4，并将皮带从电机齿轮上取下 此处建议用美纹纸或马克笔在皮带上作标记，以方便复原时按原位安装固定片

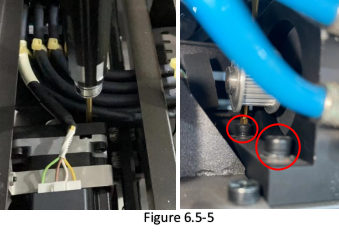

7.拔出X轴电机的线缆插头, 3mm六角螺丝刀卸下2颗固定电机支架的螺丝 (脱去皮带的目的是能让螺丝刀勾到内侧的支架固定螺丝) Figure 6.5-5
8.向下移动电机并卸下水冷快的固定扣具。使用刀片或其他工具将水冷块从电机上铲下 (水冷块通过胶粘在电机上)
9.如此便可取下电机及其支架
10.当复原时，注意X轴皮带的张力，将其恢复至接近初始时的张力(现场有张力表为佳)
