¶ E308 – 热床温度传感器线路损坏
¶ 该故障大多发生于打印平台温度传感器线缆破损,且破损处铜线接触机壳至 对地短路;又或者传感器损坏或其他。
¶ 步骤:
(1) 使用旋钮工具取下机器的后盖板， 找到主板上左下角的J45插头，并将其重拔下(图 - 1)。 然后找到Z轴上的平台加热膜接线端子，使用万用表测量2个带“T”标记的针脚，正常情 况下为 100KΩ@ 25°C （图 - 2，由于室温变化，测量值为90kΩ，该值属于正常，此处为展示测量方法）。若阻值异常过高或过低，则更换平台加热器组件（平台加热膜更换步骤）。
|
|

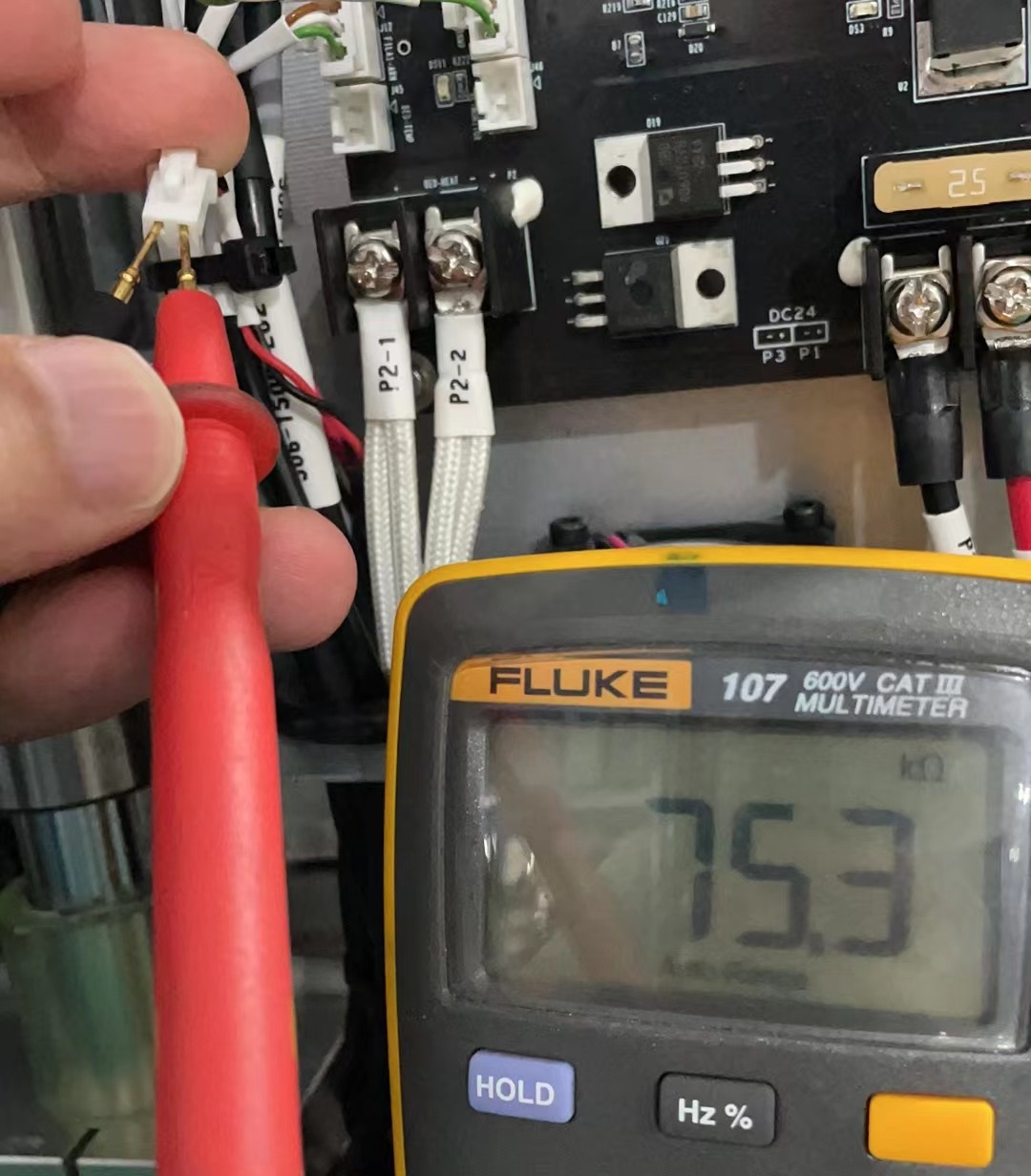

(2) 若接线端子上测量的阻值正常，则测量J45插头的2个针脚间的阻值，正常情 况下为 100KΩ@ 25°C （图 - 3，由于室温变化，测量值为75.3kΩ，该值属于正常，此处为展示测量方法）。若阻值异常过小或过大，则检查或更换拖链线缆组件(由平台加热器接线端子 至 主板)。
(3) 若以上两步未发现异常， 请尝试更换主板。（主板更换步骤）
