¶ E307 – 右喷嘴温度传感器线路损坏
¶ 右喷嘴温度传感器线路损坏
¶ 步骤:
(1) 关机，关闭主电源开关，拨动右喷头的固定卡口，并拔出顶部数据线后，取下右喷头组件。
(2) 使用 2 mm 内六角螺丝刀卸下喷头两侧的4颗螺丝，并取下黑色外罩壳 (图 - 1)。
(3) 重新插拔左喷头组件转接电路板上 温度传感器 插头 （图 - 2），然后将左喷头组件装回。同时，使用旋钮工具将打印机后盖板卸下，找到主板上的J11插头 (图 3 主板 - J11)，将其重新插拔。之后，开机，做打印测试。
|
|
如故障仍然存在，则：
(4) 检擦右喷头温度传感器 及 其线缆是否损坏。参照步骤1&2 将喷头组件拆下，拔出 温度传感器线缆（图 - 2），用万用表测量传感器的电阻值，正常阻值为 110Ω@25°C，若阻值异常(差异极大)，则更换温度传感器。（温度传感器更换步骤）
如传感器阻值正常 或 更换传感器后 故障仍存在，则：

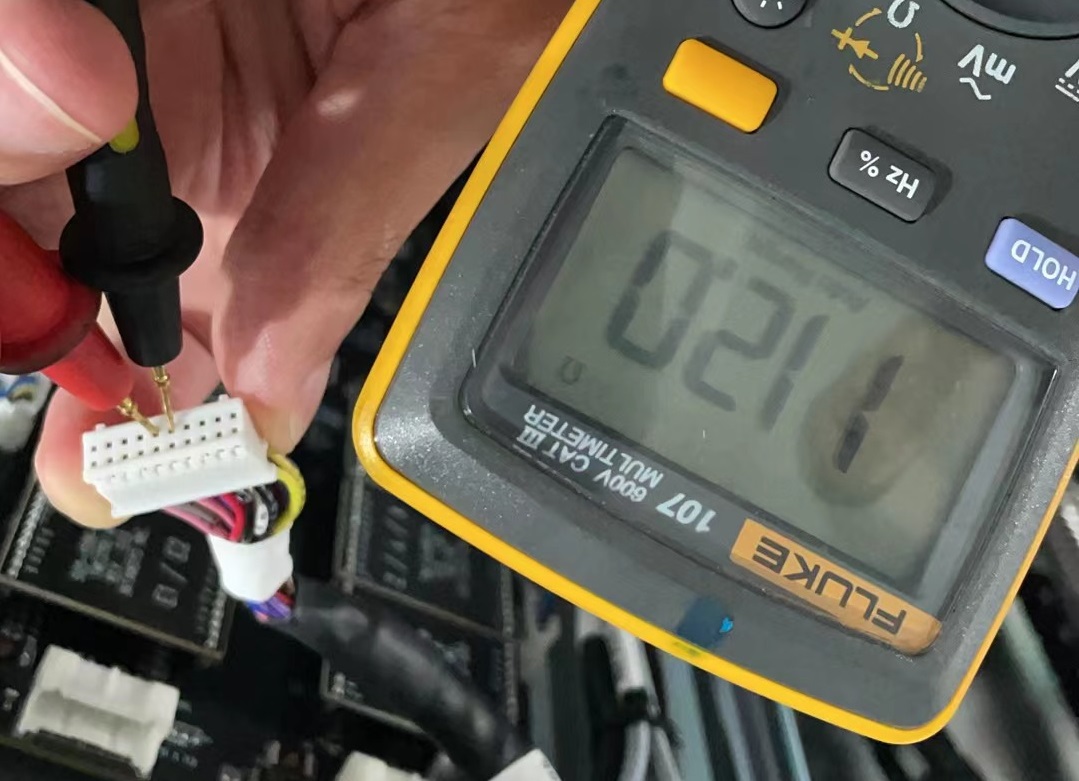

(5) 检查右喷头拖链中的线缆是否损坏。同时拔下主板上 J11 插头（图 - 3）。测量其 10&12 针 脚的阻值， 正常情况下应为 110Ω @25°C (图 - 5 )。若温度传感器阻值正常， 而 10&12 针脚阻值异常， 则更换左喷头拖链数据线组件。
