¶ E235 – 喷头调平传感器异常
¶ 喷头调平传感器异常
¶ 步骤:
(1) 若该故障发生于打印期间， 检查腔室内或模型上是否存在异物致错误顶起调 平传感器检测杆。 清除异物后， 重新尝试打印。
(2) 检查调平传感器及其触发杆是否工作正常。点击屏幕 “设备” - “设置” - “命令”模式：
- 在下方命令框内输入“M119”并点击发送（图 - 3），此时调平传感器的触发杆处于自由下落状态（图 - 1），屏幕中“1”的位置应显示传感器的反馈值为 “Z_touch: 0”;
- 用手指将调平传感器触发杆顶起（图 - 2），同时在命令框内输入“M119”并点击发送，屏幕中“2”的位置应显示传感器的反馈值为 “Z_touch: 1”
若检测值异常，请更换调平传感器组件 （调平传感器组件更换步骤）。
|
|
|
|

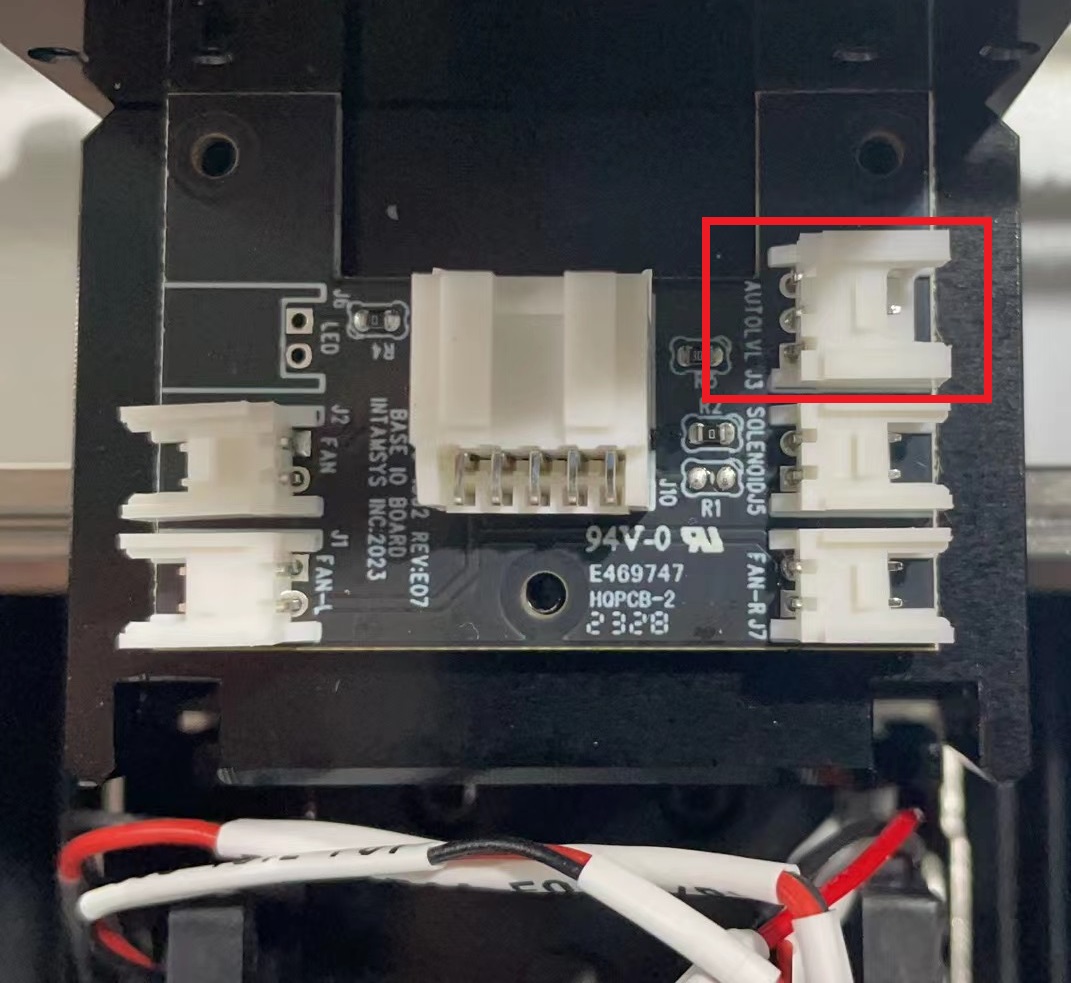

(3) 若更换调平传感器后，故障持续，无法清除，则取下左喷头组件，重新插拔左喷头组件底座电路板上的 J3 插头 - 图 - 1（底座电路转接板位置），同样的，重新插拔主板上的 J10 插头 - 图 - 2。或更换左喷头底座电路板 以及 主板（主板更换步骤）。
|
|
